雷达物位计

1.概述：

雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非金属容器或管道内，对人体及环境均无伤害。

2.工作原理：

通过天线系统发射并接收能量低的短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2；其中C为光速。因空罐的距离E已知，则物位L为：L=E-D。

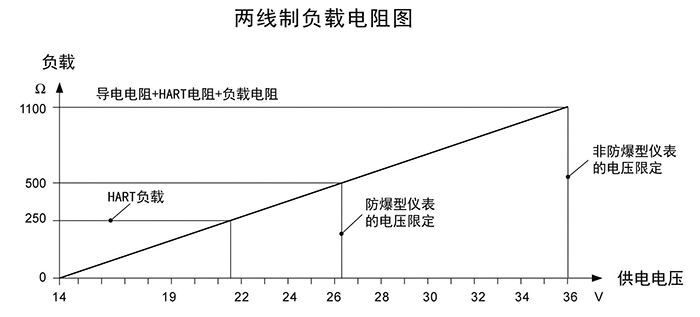

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

3.技术参数：

4.安装要求：

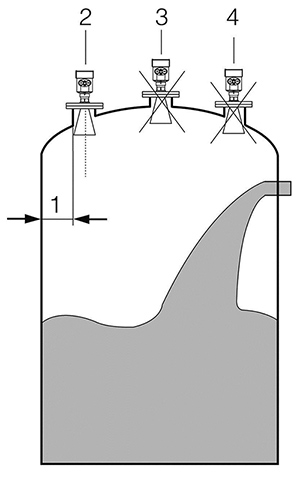

推荐位置，罐壁至安装短管的外壁应满足以下要求：离罐壁距离为罐体直径的1/4或1/6处，离罐壁的安装距离为测量范围的1/10。例如: 10m液位储罐，离罐壁的安装距离应1m。

1.不能安装在入料口的上方

2.不能安装在中心位置，如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。

3.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

锥形罐的安装：
锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。

有堆料的储罐：
有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。 （由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）

罐内安装说明：
1.在信号波束内，应避免有如下安装物：限位开关，温度传感器等。
2.对称装置，真空环，加热线圈，挡板等等。
3.罐内有干涉物件，应采用导波管进行测量。
