插入式文丘里

一，概述

插入式双文丘里管是在内藏式双文丘里管的基础上开发出来的传感器，具有内藏式双文丘里管的特点，差压值大，系统可靠性高，几乎不用维护保养，具有完善的温度和压力补偿功能，灵敏度和计量准确度高，相对误差2%，可用于水库、水电站、自来水厂等行业的超大型圆、方管道水流量计量。不受紊乱流及夹气泡、杂质的干扰，效果好，它可以成功替代阿牛巴等大管径插入式流量测量仪表，主要用于石油、化工、冶金、电力行业。

二，适用范围

1、 公称直径：圆形管道：500mm≤DN≤4000mm
         矩形管道：500mm×500mm≤DN≤4000mm×4000mm
2、 公称压力：PN≤2.5MPa
3、 介质温度：t≤600℃（大于600℃时，订货时请注明）
4、 稳定度：±10Pa
5、 精度等级：1级，1.5级，2级

三，主要特点

1、 流阻小，压损小。
2、 差压大，精度高。
3、 测量范围宽，可根据用户使用条件和要求进行设计。
4、 安装方便，在测量管道上直接开孔将装置插入后固定即可。
5、 可适用于不规则形状的管道。
6、 可加装吹扫装置，使用过程中可直接清理。

四，结构形式

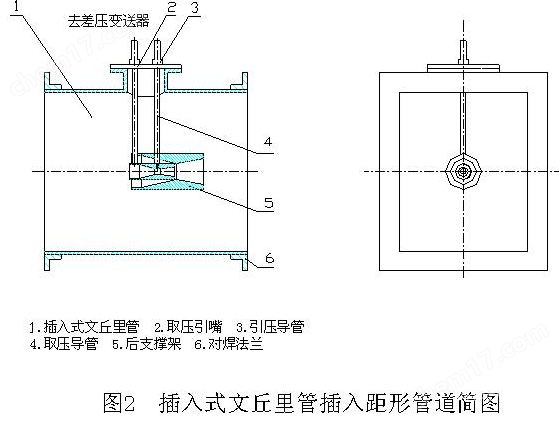

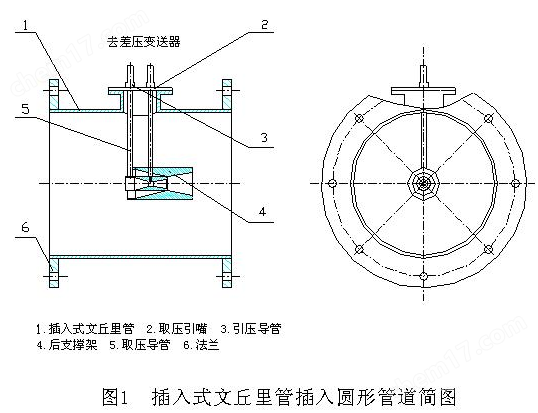

插入式文丘里管结构见图1、图2

五，选型说明
