一、楔形流量计介绍：

 楔形流量计V字形楔块(又称楔形节流件)，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
二、楔形流量计主要特点：
1、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量。
2、测量精度不受流体介质介电常数等特性的影响和限制。
3、楔形件结构设计特殊，有导流作用，防堵塞，具有自清洁能力，无滞流区。
4、具有流体粘度变化、温度变化、密度变化等补偿功能。
5、抗振动、抗冲击、抗脏污、抗腐蚀。
6、具有双向流量测量功能。
7、重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
8、楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低。
9、无运动部件、无磨损，长期使用时不需要重新标定，永久压损比孔板小。
三、楔形流量计技术参数:
1、测量精度: ±1.0%~±1.5%。
2、最低流速:0.01m/s。
3、使用寿命:可长达十年以上。
4、量程比≥10:1。
5、雷诺数系数使用范围:下限300，上限达1×106以上。
6、测量液体粘度上限:500MPa·S。
7、工作压力范围:-0.1~6.4MPa。
8、工作温度范围:-50~400℃。
四、楔形流量计其他特性:
1、适合于测量泥浆、煤焦油沥青、煤水悬浮液以及其他高粘度流体。
2、在很低的管道雷诺数情况下(甚至低至Re=500时)，流量与差压之间仍能保持平方根关系。而孔板流量计的可侧量最小雷诺数要比楔形流量计大得多。
3、经单独标定的楔形流量计有较高的测量精确度(最高可达0.5%)，未经标定的楔形流量计的精确度也可达3%左右。
4、结构简单，安装、使用和维修方便。
5、可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰差压变送器，腐蚀性介质不能进人导压管和差压变送器，所以只要用耐腐蚀材料加工楔形节流件，就能使仪表对腐蚀性介质进行测量。
五、楔形流量计测量原理：
流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经专用智能流量积算仪运算后，即可获知流量值。
楔形流量计流量方程:

Cε πD2 2ΔP
qv= m
1-m2 4 ρ
式中:qv -- 流体流量，m3/s
C -- 流出系数;
ε-- 可膨胀性系数;
πD2
m -- 开孔与管道面积比， S1/ --
4
S1 -- 弓型流通面积，m2
D -- 管道内径,m;
ΔP-- 差压，Pa
ρ-- 被测介质密度，kg/m3
六、楔形流量计楔形流量计安装注意事项：
1、一般楔形流量传感器附有前后测量管，可在水平或垂直安装及使用。当传感器在垂直管道上安装时，流体应自下而上流动。测量液体时应注意使差压变送器能翻遍地排除气泡，以免引起仪表零点漂移;
2、传感器上下游侧应配置直管段，管道内壁应光滑、清洁、无附着物，只管段长度如表
3、水平安装时，楔式差压元件应与管道中心线成90度。对于垂直安装，由于取压点之间轻微的静压影响必须注意差压变送器调零。

七、楔形流量计结构形式：
楔形流量计按其组装方式分为一体型和分离型，按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接，按其取压方式分为普通取压、法兰密封取压等结构。
八、产品选型说明：

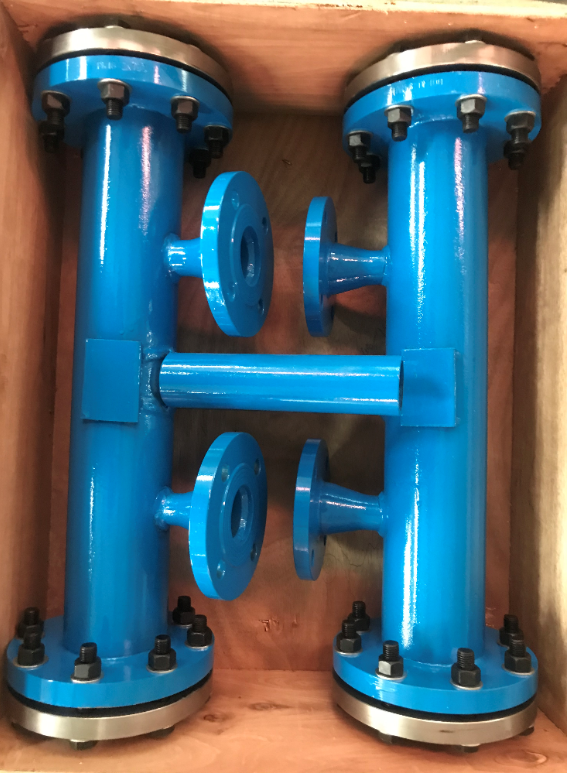

楔形流量计实物图：
