电磁流量计_反应灵敏零点稳定

一、概述

电磁流量计是一种根据法拉电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线.电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

二、特点

1.仪表结构简单、可靠、无可动部件，工作寿命长。
2.无截流阻流部件，不存在压力损失和流体堵塞现象。
3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响。
5.采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、等电极材料的不同组合可适应不同介质的需要。

6.备有管道式、插入式等多种流量计型号。

7.采用EEPROM存贮器，测量运算数据存贮保护可靠。
8.具备一体化和分离型两种形式。
9.高清晰LCD背光显示。

三、技术参数

适用管径	DN15mm－2600mm
电极材料	316L（不锈钢）、HC（哈氏C）、HB（哈氏B）、Ti（钛）、Ta（钽）
适用介质	导电率>5us/cm的液体
测量范围	0．1～10m/s(可扩展到15m/s)
量程上限	0.5～10m/s,推荐1～5m/s
精度等级	0.3级、0.5级、1.0级（随口径区分）
输出信号	4～20mADC,负载≤750Ω；0～３KHz,5V有源，可变脉宽，有效频率输出：RS485接口
工作压力	1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度	-20℃～80℃,80℃～130℃，130℃～180℃ 参考衬里材质
环境温度	传感器-40℃～80℃;转换器-15℃～50℃
环境温度	≤85％ＲＨ（20℃时）
电缆出口尺寸	M20×1.5
供电电源	220VAC±10%;50Hz±1Hz;24VDC±10%
功耗	≤8Ｗ
外壳防护等级	一体式：IP65分体式：传感器IP68转换器IP6
接地环材质	1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰	国标GB9119-88(DIN2051,BS4504)

电磁流量计流量范围查询

内径（mm）	10	15	20	25	32	40	50	65
Qmin（m3/h）	0.0283	0.0636	0.12	0.176	0.29	0.452	0.7	1.19
Qmax（m3/h）	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
内径（mm）	80	100	125	150	200	250	300	350
Qmin（m3/h）	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qmax（m3/h）	271.0	424.0	662.0	954.0	1690	2650	3810	5190
内径（mm）	400	450	500	550	600	700	800	900
Qmin（m3/h）	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qmax（m3/h）	6780	8570	10600	12800	15200	20700	27100	34300
内径（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin（m3/h）	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qmax（m3/h）	42400	51300	61000	83121	108566	137404	169635	205258

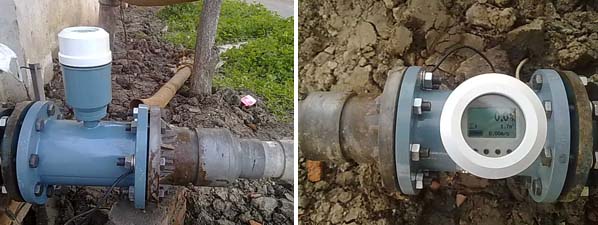

四，现场安装图：

五.选型说明：

型号	口径	材质：球墨铸铁和不锈钢
XMDC	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	chao高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构

七.优势产品:

污水型电磁流量计/Φ100mm	自流型电磁流量计/Φ100mm	防腐型电磁流量计/Φ150mm
优点: 　 1、杂物、纤维不影响测量　 2、四氟耐腐蚀内衬　 3、抗菌防粘型电极　 4、正反计量累计流量　 5、智能自我疹断功能	优点: 　 1、磁场强度增加5倍　 2、擅长测量超低流速流量　 3、输入阻抗高达15兆欧姆　 4、内置大型磁钢　 5、大电流励磁	优点: 　 1、四电极机构安全接地　 2、哈氏C合金电极　 3、四氟内衬耐强酸强碱　 4、不锈钢外壳延长寿命　 5、密度换算功能，轻易算质量
IP68潜水型电磁流量计/Φ200mm	高温型电磁流量计/Φ300mm	小口径电磁流量计/Φ15mm
优点: 　 1、桔红潜水漆包用10年　 2、防护等级：IP68 　 3、全密封灌胶工艺,点滴不漏	优点: 　 1、耐高温达150度　 2、选用高温漆包线圈　 3、采用网骨架内衬	优点: 　 1、小流量可测到20.0L/h　　 2、耐高压的外插式电极　 3、反应灵敏,零点稳定
